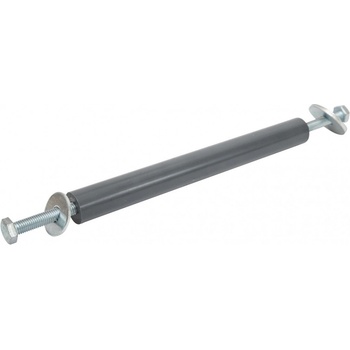

Upevňovací set Typ E, pro vchodové stříšky a pergoly GU4291021

Upevňovací set pro vchodové stříšky nebo pergoly je vhodný na nezateplené fasády. Určený pro montáž do zdi z porobetonu, Ytongu, nebo ostatních dutých zdiv. Zeď je nutné provrtat skrz. Podpěrné PVC nosníky lze zkrátit například pilkou.

• Vyrobeno v Německu
• Velice kvalitní materiály
• Vysoká nosnost
• Možnost modifikace

Upevňovací set obsahuje materiál k upevnění jedné konzole stříšky. K montáži jedné vchodové stříšky jsou tedy potřeba 2 upevňovací sety.

Schéma: Upevňovací set Typ E  Obsah balení 2 x PVC nosník (M10 x 240 mm) 4 x šroub (M10 x 80 mm) 2 x podložka (34 mm) 2 x podložka (44 mm)

Upevňovací sety

Základním předpokladem pro výběr upevňovacího setu je typ zdi, ke které má být pergola či vchodová stříška připevněna. Která upevňovací sada je vhodná na který typ zdi se dozvíte v tabulce níže. U všech upevňovacích sad je nutné předvrtání. Více informací o obsahu balení se pak vždy dozvíte v detailu daného produktu.

Typy upevňovacích setů

Vhodný pro

Přerušený tepelný most

Lze modifikovat

Typ A dřevo / OBS desky / zdi bez vnější izolace

NE

NE

Typ B beton / plná zdiva / vnější izolace do 10 cm

NE

Lze zkrátit PVC nosník podle tloušťky zateplení

Typ B 150 mm beton / plná zdiva / vnější izolace do 15 cm

NE

Lze zkrátit PVC nosník podle tloušťky zateplení

Typ B 200 mm beton / plná zdiva / vnější izolace do 20 cm

NE

Lze zkrátit PVC nosník podle tloušťky zateplení

Typ C beton / plná zdiva / nevhodný pro Porobeton

NE

NE

Typ D

Porobeton / Ytong / dutá zdiva / zdi s vnější izolací

ANO

Podpěrný nosník i závitovou tyč lze zkrátit podle tloušťky zdiva a zateplení

Typ E

Porobeton / Ytong / dutá zdiva / zdi bez vnější izolace

ANO

PVC nosník lze zkrátit podle tloušťky zdiva

Typ F dřevo / OSB desky / zdi bez vnější izolace

ANO

Podpěrný nosník lze zakrátit podle tloušťky zdi
